Bản vẽ điện màn hình YKHMI 7″ tích hợp PLC Mitubishi FX1N MM-40MR-12MT-700-FX-C

Ngõ vào số

  • 24 DI loại NPN: X0 đến X7, X10 đến X17,X20 đến X27
  • Ngõ vào xung tốc độ cao: X0, X1: 100k
Mặt sau MM-40MR-12MT-700-FX-C
Mặt sau MM-40MR-12MT-700-FX-C

Click xem chi tiết >> Báo giá thiết bị <<

Trường hợp 1: Ngõ vào X0 đến X17 kết nối với cổng COM

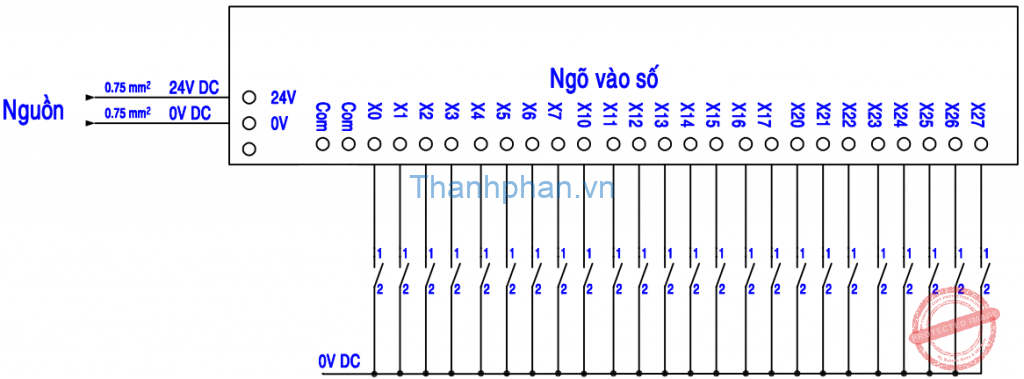

Bản vẽ kết nối ngõ vào số
MM-40MR-12MT-700-FX-C

Trường hợp 2: Ngõ vào số X0 đến X27 kết nối với 0VDC

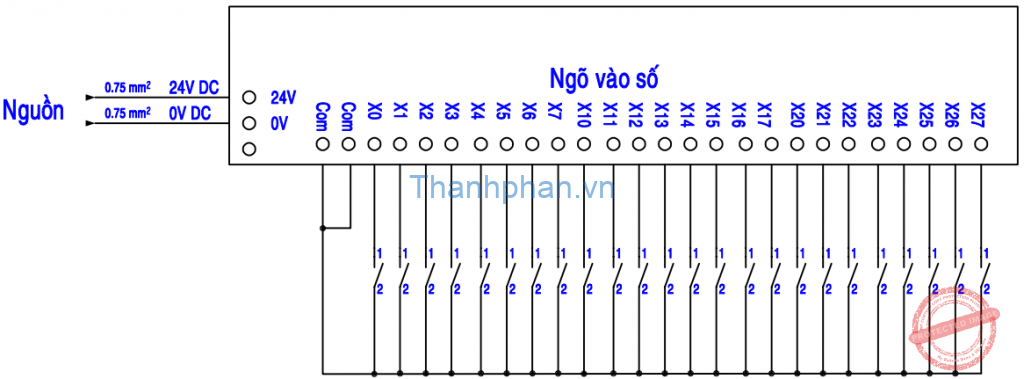

Bản vẽ kết nối ngõ vào số
MM-40MR-12MT-700-FX-C
Bản vẽ kết nối ngõ vào số

Bản vẽ: ngõ vào số kết nối cảm biến NPN 24VDC.
Cảm biến tiệm cận NPN Omron 24VDC, E2A-M12KN08-WP-C1 2M. Chi tiết

Ngõ ra

Ngõ ra relay

  • 16 DO relay: dòng tải 3A, gồm:
    •  Y4 đến Y7
      Y10 đến Y17,
      Y20 đến Y23
bản vẽ điện ngõ ra relay MM-40MR-12MT-700-FX-C
16 NGÕ RA RELAY

Ví dụ:
+ Rơle coil 24VDC: RXM4LB2BD schneider. Chi tiết
+ Rơle coil 220VAC: RXM2AB2P7 schneider. Chi tiết
+ Contactor coil 24VDC: LC1D12BD schneider. Chi tiết
+ Contactor coil 220VAC: MC-22b LS. Chi tiết

Ngõ ra transistor

12 DO transistor: dòng tải 20ma gồm

  •  12 DO transistor: dòng tải 20ma gồm
    • Y0 đến Y1,
    • Y2 đến Y3,
    • Y30 đến Y37
    • Ngõ ra xung tốc độ cao: Y0, Y1: 100k

– Sử dụng để kết nối điều khiển:
+ SSR 24VDC. Chi tiết
+ Đèn báo. Chi tiết
+ Servo
– Không sử dụng để kết nối trực tiếp van solenoid theo khuyến cáo của nhà sản xuất. Để điều khiển van solenoid phải sử dụng:
Bo khuếch đại tín hiệu có ngõ ra transistor. Chi tiết
hoặc Bo khuếch đại tín hiệu ngõ ra relay

Sơ đồ ngõ ra transistor
MM-40MR-12MT-700-FX-C
Sơ đồ ngõ ra transistor

Kết nối SSR

Bản vẽ điện SSR

Kết nối bộ điều khiển motor bước

Bản vẽ điện động cơ bước MM-40MR-12MT-700-FX-C

Kết nối analog và que dò nhiệt

  • Ngõ vào analog:
    • 4 AI (0-10VDC tương ứng 0 đến 4095)
    • Địa chỉ PLC: D110, D111, D112, D113.
    • Kết nối được với thiết bị có ngõ ra analog: 0-20ma hoặc 4-20ma thông qua điện trở 500 Ohm có sẵn trong hộp, được cung cấp bởi nhà sản xuất
  • Ngõ ra analog:
    • 2AO(0 -10000 tương ứng 0-10VDC)
    • Địa chỉ PLC: D126, D127.
  • Ngõ vào nhiệt:
    • 2TC, ngõ vào cặp nhiệt điện thermocouple kiểu K ( 0 đến 800 oC ) thermocouple KCA
    • Địa chỉ PLC: D124, D125.
Kết nối analog và que dò nhiệt MM-40MR-12MT-700-FX-C
