Analog Input: ngỏ vào analog

Đặc điểm ngỏ vào analog

Ngõ vào analog: 2 AI (0-10VDC  tương ứng 0-4095).

Ngỏ vào analog 0 VDC tương ứng giá trị PLC đọc vào là 0
0 VDC –> 0

Ngỏ vào analog 10 VDC tương ứng giá trị PLC đọc vào là 4095
10 VDC –> 4095

Đường dẫn dễ nhó: http://bit.do/ykhmi-analog

Xem thêm: Dây Cáp 2 Lõi -22AWG-2C 2×0.35mm2 + shield + lá nhôm Vỏ PVC

Mỗi model màn hình tích hợp PLC YKHMI có xác định rõ địa chỉ cho ngỏ vào analog


Ví dụ:

  1. Thiết bị MC-24MR-4MT-500-FX-C
Kết nối analog

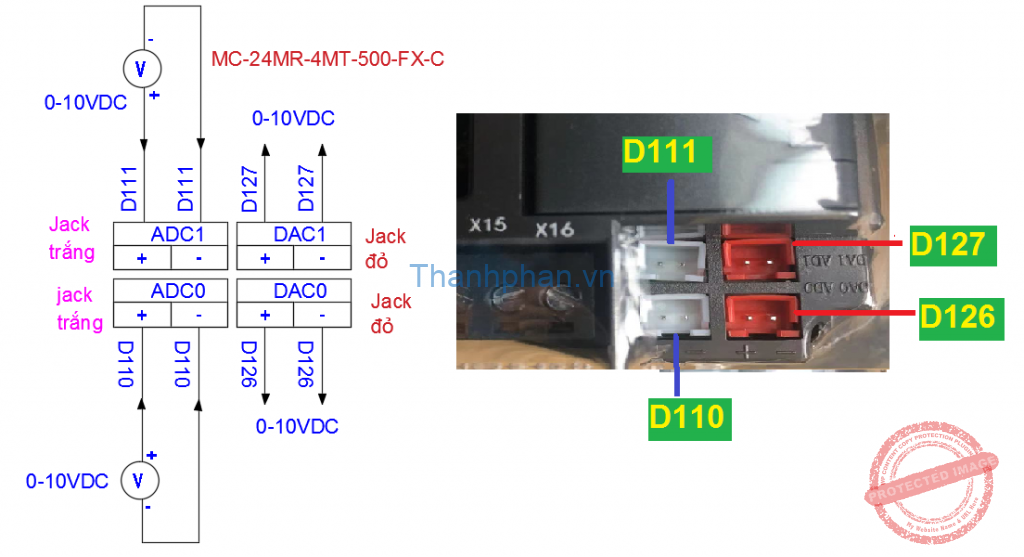

Hình 1: Thiết bị MC-24MR-4MT-500-FX-C. Chi thiết thiết bị


có ngỏ vào Analog: socket màu trắng
1. ADC0: D110
2. ADC1: D111

Ví dụ:
Khi ngỏ analog vào là
0 V thì D110 = 0
10 V thì D110 =4095

2. Thiết bị MC-24MR-12MT-500-ES-E

Mạch kết nối plc với ngõ vào và ngõ ra analog
Hình 2: Thiết bị MC-24MR-12MT-500-ES-E. Chi tiết

có ngỏ vào Analog: socket màu trắng
1. ADC0: D9910
2. ADC1: D9911

Ví dụ:
Khi ngỏ analog vào là
0 V thì D9910 = 0
10 V thì D9910 =4095

Ngỏ vào analog giá trị 0

Nguyên nhân:
1. Khi cáp USB kết nối giữa máy tính và cổng PLC của màn hình tích hợp PLC thì giá trị đọc analog của PLC là 0
2. PLC đang ở trạng thái STOP ( Đèn RUN trên màn hình tắt )


Khắc phục:
Để kiểm tra giá trị này:
– Rút cáp USB ra khỏi cổng PLC của thiết bị YKHMI
– PLC gạt công tắc sang ON hoặc nhấn nút màu đỏ
– Đưa giá trị đọc analog lên màn hình để giám sát. Ví dụ: đưa D9910 lên màn hình để quan sát


Xem thêm: LỖI KẾT NỐI GIỮA MÁY TÍNH VÀ MÀN HÌNH YKHMI MC-24MR-4MT-500-FX-C

Xem thêm: Các vấn đề thường gặp của màn hình tích hợp plc hãng YKHMI

Analog Output: ngỏ ra analog

Đặc điểm ngỏ ra analog

Ngõ ra analog: 2 AO (0-10000 tương ứng 0 đến 10 VDC).

PLC xuất giá trị 0 tương ứng ngõ ra 0VDC
0 –> 0VDC

PLC xuất giá trị 10000 tương ứng ngõ ra 10 VDC
10000 –> 10 VDC

Mỗi model màn hình tích hợp PLC có xác định rõ địa chỉ cho ngỏ ra analog

Ví dụ:

  1. Thiết bị MC-24MR-4MT-500-FX-C. Xem hình 1 ở trên
    có ngỏ ra analog ở hình 1: socket màu đỏ
    1. DAC0: D126
    2. DAC1: D127

Ví dụ:
Khi PLC xuất ra
D126 = 0 –> ngõ ra analog: 0 VDC
D126 = 10000 –> ngõ ra analog: 10 VDC

2. Thiết bị MC-24MR-4MT-500-ES-E. Xem hình 2 ở trên
có ngỏ ra analog ở hình 2: socket màu đỏ
1. DAC0: D9920
2. DAC1: D9921

Ví dụ:
Khi PLC xuất ra
D9920 = 0 –> ngõ ra analog: 0 VDC
D9920 = 10000 –> ngõ ra analog: 10 VDC

Ngỏ ra analog giá trị 0

Nguyên nhân:
1. Khi cáp USB kết nối giữa máy tính và cổng PLC của màn hình tích hợp PLC thì giá trị đọc analog của PLC là 0
2. PLC đang ở trạng thái STOP ( Đèn RUN trên màn hình tắt )


Khắc phục:
Để kiểm tra giá trị này:
– Rút cáp USB ra khỏi cổng PLC của thiết bị YKHMI
– PLC gạt công tắc sang ON hoặc nhấn nút màu đỏ
– Đưa giá trị điều khiển ngỏ ra analog lên màn hình để giám sát. Ví dụ: đưa D9920 lên màn hình để quan sát

Xem thêm: LỖI KẾT NỐI GIỮA MÁY TÍNH VÀ MÀN HÌNH YKHMI MC-24MR-4MT-500-FX-C

Xem thêm: Các vấn đề thường gặp của màn hình tích hợp plc hãng YKHMI
