Bản vẽ điện: ngõ vào số


– Ngõ vào số: 24 DI loại NPN. Từ X0 đến X27

mặt sau màn hình MM-40MR-12MT-700-ES-D
Thiết bị MM-40MR-12MT-700-ES-D

Bài viết liên quan:


1. Thiết bị YKHMI MM-40MR-12MT-700-ES-D. Chi tiết
2.Bản vẽ điện: ngõ vào số YKHMI MM-40MR-12MT-700-ES-D. Chi tiết
3. Bản vẽ điện: ngõ ra số YKHMI MM-40MR-12MT-700-ES-D. Chi tiết
4. Bản vẽ điện: kết nối analog và que dò nhiệt YKHMI MM-40MR-12MT-700-ES-D. Chi tiết
5. Các vấn đề thường gặp của màn hình YKHMI tích hợp plc. Chi tiết
6. Phần mềm.Chi tiết
7. Analog của màn hình tích hợp PLC YKHMI. Chi tiết

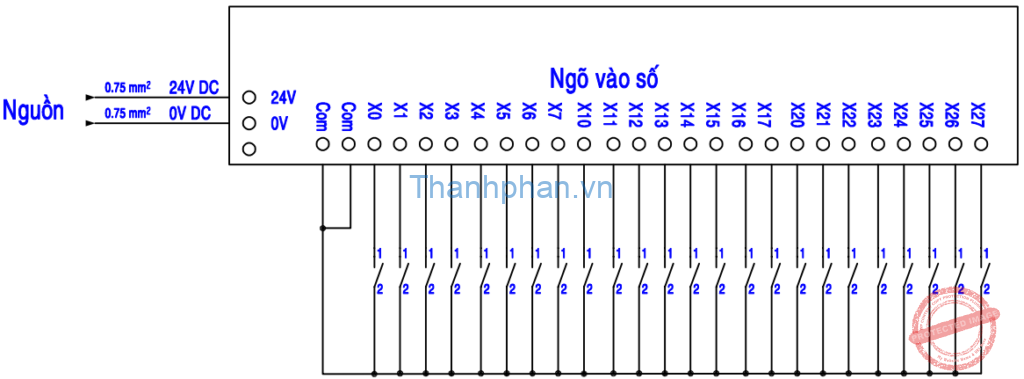

Trường hợp 1: Ngõ vào X0 đến X27 kết nối với cổng COM

Kết nối ngỏ vào màn hình YKHMI
Bản vẽ điện cơ bản

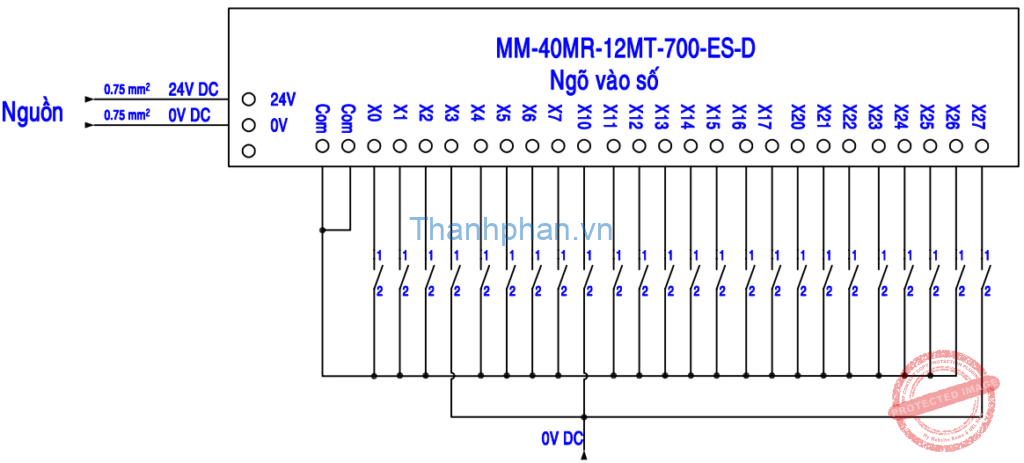

Trường hợp 2: Ngõ vào số X0 đến X27 kết nối với 0VDC.

Kết nối ngỏ vào màn hình YKHMI với O VDC
Kết nối ngỏ vào màn hình YKHMI với O VDC

Chú ý: chân COM và 0 VDC kết nối chung với nhau

Bản vẽ: ngõ vào số kết nối cảm biến NPN 24VDC.
Cảm biến tiệm cận NPN Omron 24VDC, E2A-M12KN08-WP-C1 2M. Chi tiết

Cảm biến NPN kết nối với YKHMI
Cảm biến NPN kết nối với YKHMI

– Bạn có câu hỏi cho bài viết này hãy ghi ra phản hồi ở mục bình luận: tôi sẽ phản hồi trong vòng 24h
