PLC điều khiển tốc độ biến tần INVT GD20 không cần Analog không cần truyền thông

Điều khiển rất đơn giản và kinh tế cao với bộ biến tần INVT có ngõ vào xung tốc độ cao HDI và màn hình tích hợp PLC YKHMI

Link video: https://youtu.be/UixzOOWS-IA

Sơ đồ kết nối màn hình tích hợp PLC và biến tần GD20

Ngõ vào HDI: tần số tối đa 50 Khz

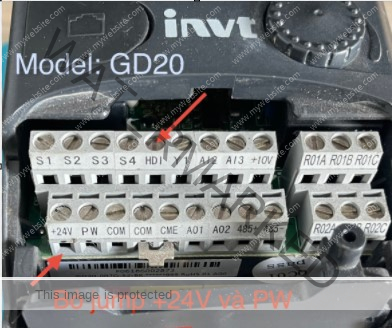

Chú ý: tháo jump kết nối giữa chân +24V và chân PW / remove jump between +24V and PW

Chi tiết màn hình tích hợp PLC YKHMI 7 inch MM-30MR-4MT-700-FX-A

Cài đặt biến tần INVT GD20

P00.01 Run command channel / Lệnh chạy dừng

P00.01 = 1
1: Terminal running command channel (“LOCAL/REMOT” flickering) .
Chạy dừng từ terminal

P00.03 Max. ouput frequency / Tần số tối đa

P00.03 = 50.00
setting range: P00.04 – 400.00 Hz / Tầm cài đặt: P00.04 đến 400.00 Hz

P00.04 Upper limit of the running frequency / Giới hạn trên của tần số chạy

P00.04 = 50.00
setting range: P00.05 – P00.03 / Tầm cài đặt: P00.05 – P00.03 Hz

P00.05 Lower limit of the running frequency / Giới hạn dưới của tần số chạy

P00.05 = 0.00
setting range: 00.0 – P00.04 / Tầm cài đặt: 0.00 – P00.04 Hz

P00.07 frequency command selection / Lựa chọn lệnh cho tần số

P00.07 = 4
4: High-speed pulse HDI setting / Cài đặt chân HDI cho xung tốc độ cao
 Tần số xuất xung: 0.00~50.00kHz tương ứng tần số của biến tần:
                        0 – 50 Hz  ( mặc định: P00.03 = 50 Hz)

P00.09 Combination of the setting source / kết hợp với tần số cài đặt

P00.09 = 1
Combination of the setting source / kết hợp với tần số cài đặt
1: B, the current frequency setting is B frequency command

P05.01 S1 terminals function selection / Lựa chọn chức năng chân S1

P05.01 = 1
S1 terminals function selection
1: Forward rotation operation / chạy thuận

P05.02 = 2 S2 terminals function selection / Lựa chọn chức năng chân S2

P05.02 = 2
2: Reverse rotation operation / chạy nghịch

P00.18 = 1 Restore the default value ( reset xoá tất cả thông số về mặc định )
chú ý: chỉ cài thông số này khi mới lắp đặt máy hay muốn biến tần có thông số mặc định

Lập trình PLC

D128: tần số cài đặt Hz / setting frequency Hz
D0: số xung xuất ra / Output pulse

Y2: chạy/dừng biến tần
Y0: phát xung

Bài viết sẽ cập nhật liên tục. Các bạn có thắc mắc: Để lại bình luận bên dưới để các bạn khác thuận tiện theo dõi, tôi sẽ trả lời trong thời gian sớm nhất !
Cám ơn các bạn đã xem bài viết.
